礦山耐磨材料的選擇

隨著科技及工業的快速發展，大型機械設備零部件磨損速率顯著增加，嚴重影響了磨礦效率。據統計，全世界 1/3 能源消耗于摩擦磨損，80% 零件因磨損而失效。磨粒磨損作為較為普遍的磨損失效形式，占比高達 50%。礦山行業屬于耐磨件高消耗行業，伴隨著礦山企業規模不斷擴大、礦石品位逐年降低，破碎、粉磨設備的生產能力成為提高產能的關鍵因素，物料粉碎過程中能量消耗和鋼材消耗等問題也變得更加突出。

1 選材原則

目前市場上耐磨材料種類繁多，且各有其優越性和局限性，需要根據實際工況合理選材，充分發揮材料特性，才能提高耐磨件使用壽命。對于礦山設備，耐磨材料選擇一般遵循如下原則。

1.1 工藝流程

因地理位置及巖石成形機理不同，礦物的組成成分之間機械性能亦不同，使得礦石的破碎研磨難易程度存在差異性。受礦山規模、采礦方式及投資運營成本等因素影響，碎磨工藝流程呈現多樣化。選礦廠往往根據自身特點進行工藝流程的設計與選擇，工藝流程分布不同，同時存在干、濕磨礦的生產方式，需要根據具體工況條件選用不同的耐磨材料。

1.2 碎磨設備

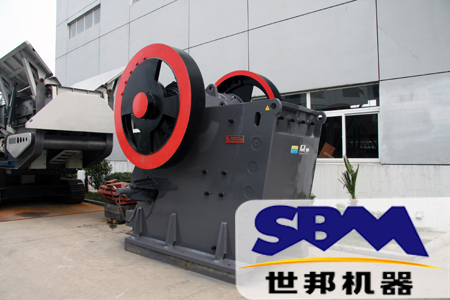

礦石碎磨過程主要包括破碎作業和磨礦作業。破碎設備是破碎作業穩定運行的關鍵，主要包括圓錐破碎機、鄂式破碎機、旋回破碎機以及高壓輥磨機、盤旋式破碎機等。破碎作業處于碎磨工藝流程中上游環節，主要作用是破碎開采的大塊礦石，為磨礦作業提供符合粒度要求的物料。因此，破碎機襯板承受強烈沖擊和高接觸應力，需要外硬內韌的耐磨材料以抵抗強沖擊和強大壓力。

磨礦設備主要有半自磨機、自磨機、球磨機和攪拌磨機等。自磨機、半自磨機與球磨機的工作原理基本相同，只是自磨機以物料本身作為磨礦介質，以此達到礦石粉碎的效果。自磨機襯板遭受大塊物料的研磨和較小的沖擊，高硬度、高耐磨性且保持一定韌性的耐磨材料是不錯的選擇，高鉻鑄鐵材質襯板現已嘗試在大型自磨機上進行應用。半自磨機以一定比例的磨料作為磨礦介質，利用磨料、物料以及襯板間的碰撞、沖擊和摩擦，形成有效粉碎。半自磨機襯板遭受磨料、物料強烈的沖擊和研磨，并以沖擊磨損較為嚴重。因此，材料選擇更關注材料的強韌性、硬韌性，以此保證磨機運行中襯板的安全可靠性和使用壽命，防止襯板發生早期斷裂，一般可選用高韌性低合金鋼、新型高錳鋼以及復合材料。球磨機磨球規格小，物料填充率高，磨體被提升后對襯板沖擊作用弱，襯板以研磨為主，宜選用高硬度、耐磨性好，并兼顧一定韌性的材料，如馬氏體耐磨鋼、高鉻鑄鐵或復合材料等。攪拌磨作為細磨和超細磨設備，它是利用內部攪拌器帶動磨礦介質旋轉，實現有效粉碎物料以及對復雜礦物進行有效篩選的目的。攪拌磨基本的磨碎作用是磨剝而不是沖擊作用，襯板在磨介及物料作用下，表面受到高應力的研磨，耐磨材料一般選用鉻系抗磨白口鐵。

隨著磨礦技術、磨礦工藝的發展，碎磨設備的規格越來越大，可處理物料的塊度增大，設備比破碎率增加，處理能力增強，因而碎磨設備用耐磨襯板幾何形狀變大，截面增厚，質量增加，承受相當強烈的碰撞、擠壓、沖擊和摩擦，對耐磨材料的韌性、強度、淬透性等性能提出了更高的要求。

1.3 磨損規律

磨損即為相互接觸的物體，因相對運動而造成表面材料的丟失或轉移。根據磨損產生的機制，一般將磨損分為黏著磨損、表面疲勞磨損、磨料磨損和化學磨損 4 種類型。其中磨料磨損較為嚴重，尤其在濕態工況條件下，因存在腐蝕介質，同種材料的磨損率是干態下的數倍 (酸性介質中尤其嚴重)。因此，襯板材料應具備較高的硬度和屈服強度，以抵抗磨粒磨損的同時抑制腐蝕對磨損的加速作用。

因礦石屬性的差異、碎磨工藝流程的多樣化以及碎磨設備工作原理的不同，襯板的磨損規律也不盡相同。即使在相同工況條件下，同一破磨設備內不同部位的磨損程度也不相同，存在高磨損區域、高沖擊區域以及低磨損、低沖擊區域。在高沖擊區，強韌性良好的合金鋼是不錯的選擇；在高磨損區，可選用馬氏體耐磨鋼、貝氏體鋼等耐磨材料；在低磨損、低沖擊區，一般選用橡膠或鋼-橡膠復合材料，起到研磨作用又有減重效果。因此，只有掌握磨損類型及磨損規律，才能進行差異化選材，實現襯板更換，節省成本，提高磨礦效率。

1.4 襯板結構

襯板結構設計是磨機性能的關鍵因素，決定物料在磨機內的拋落軌跡，影響磨礦效果。

襯板結構形式多樣，大體可分為平滑襯板和不平滑襯板。平滑襯板提升作用小，磨料滾動和滑動作用強，磨削作用強，多用于細磨；不平滑襯板提升作用大，減少了磨料的滑動，加劇磨料對物料的沖擊作用，有利于碎礦，多用于粗磨?，F(xiàn)代磨礦設備多采用非平滑型襯板，主要包括波形襯板、壓條襯板、L 形和梯形等凸棱襯板。波形襯板多用于球磨機，屬于較簡單的不平滑襯板，一定厚度的波峰可提升磨料高度，以撞擊底部物料，同時其表面呈圓弧形，磨料對物料產生滑動磨削，兼顧粗磨與細磨效果，因此，結合磨機規格，波形襯板材料可選用硬度、耐磨性優異的馬氏體組織合金鋼、高鉻鑄鐵以及復合材料等。凸棱結構襯板多用于自磨機、半自磨機，襯板提升作用強，高能量多頻次碰撞，沖擊破碎粗磨效果明顯，尤其在大型磨機中表現尤為突出，宜采用高韌性、高硬度的合金鋼、改性高錳鋼、貝氏體鋼或耐磨鋼鐵復合材料。襯板結構設計需考慮工藝性要求，這樣能夠非常大限度發揮材料特性，滿足生產制造和使用性能要求。

1.5 材料性能

在濕磨工況下，礦漿一般偏酸性或呈中性，礦石硬度高，隨著礦用磨機規格逐漸增大，磨料等研磨介質直徑變大，耐磨襯板在服役過程中承受劇烈的沖擊和磨料磨損，使用中后期磨損加劇，甚至發生斷裂失效，其安全可靠性變得尤為重要。因此，設計大型耐磨襯板材料時應考慮以下性能指標。

(1)高淬透性、高淬硬性 粉磨設備大型化，耐磨襯板截面變得愈加厚大，高淬透型和淬硬性能夠保證耐磨件淬硬層深度，保證材料在大尺寸范圍內組織和性能的均勻性。

(2)良好的綜合力學性能 良好的塑韌性能夠較好吸收強沖擊工況下的沖擊能量，有效阻止裂紋的萌生和擴展，有助于抵抗斷裂失效和剝落磨損；較高的硬度能夠抵抗高硬度礦石切削磨損；較高的屈服強度能夠防止大載荷沖擊工況下材料的宏觀塑性變形。

(3)高耐蝕性 高耐蝕性保證處于腐蝕介質中的磨機襯板能夠抵抗腐蝕，利于提高襯板耐磨性。

(4)高耐磨蝕性 在濕磨條件下，腐蝕與磨損并非簡單的疊加，其交互加速作用促使襯板的快速失效，高耐磨蝕性是濕磨工況下耐磨襯板重要的技術指標。

因此，耐磨襯板不能單一追求某一種材料特性，耐磨材料應具有較好的綜合力學性能，高淬透性、淬硬性、高耐蝕性和高耐磨蝕性。

1.6 生產成本

耐磨鑄件在服役環境中，在滿足安全可靠性能的前提下，所選耐磨材料的合金化元素應盡量選用富有的、價格低廉的鐵合金進行合金化，并實施與之相適宜的制造工藝。這樣不僅可以降低生產成本，而且合理利用了現有資源，同時可以保證產品具有較高的使用壽命。這種性價比高的耐磨產品，較能獲得客戶的青睞，提高經濟效益和社會效益。
