反擊破碎機轉子斷裂的應急處理方法

作為反擊破碎機的核心破碎部件，轉子一旦斷裂便意味著生產的暫停，停工帶來的損失是大家都不愿看到的。那這種情況下有沒有什么應急措施，以解“燃眉之急”呢？

某企業骨料線的中碎使用了反擊破碎機進行破碎作業，使用4年來設備一直運轉正常，后例行停機檢查，發現反擊破轉子1處裂透，采取應急措施進行了處理，使生產得以順利進行。

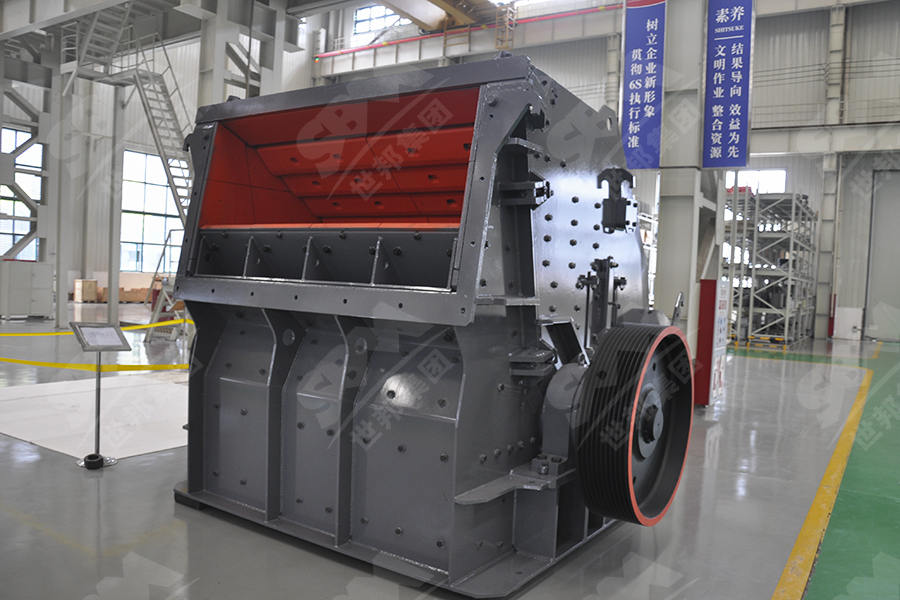

CI5X反擊式破碎機

轉子是鋼板焊接結構，材質ZG20SiMn。轉子筋板裂透，筋板兩側均有對稱性裂紋。分析認為，轉子斷裂原因：

（1）斷裂筋板厚度150mm，筋板內部存在制造缺陷；

（2）筋板在裂紋兩端的某一端存在應力集中；

（3）每塊板錘由3個筋板下面的斜度緊固板固定，3個緊固板可能存在螺栓緊固力不一致導致筋板受力不一致，某一個緊固板受力過大造成筋板斷裂。

由于沒有轉子備件且未到計劃?rùn)z修時間，加上生產任務重，只能采取應急措施處理：

（1）裂紋兩側用碳弧氣刨開50mm寬、50mm深的坡口，坡口用磨光機修磨；

（2）裂紋用二保焊焊接，選用ER50-6焊絲；

（3）斷裂筋板及筋板對稱位置的筋板兩側焊接相同的加強板，加強板材質Q345B，加強板用二保焊絲ER50-6焊接。焊接時考慮了轉子平衡問題，裂紋處理后開機振動在正常范圍，沒做平衡即投入使用。

經了解，反擊破轉子斷裂處理后，使用近半年來檢查設備正常，產量沒受影響，從設備運轉可靠性并結合生產實際情況考慮大修時更換轉子。
